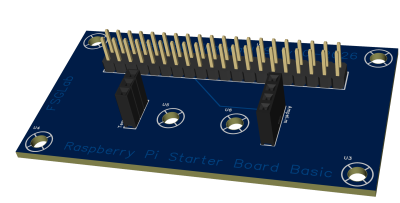

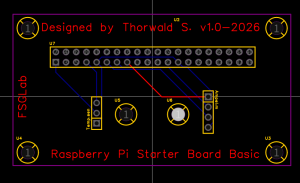

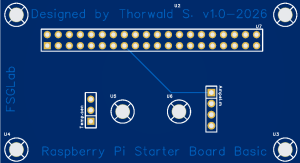

In diesem Projekt wird ein Raspberry Pi Starter Board entwickelt, das einen einfachen Einstieg in die Arbeit mit dem Raspberry Pi und seinen GPIO-Pins ermöglicht. Das Board bietet Anschlüsse für eine LED-Ampel und einen Temperatursensor. Über die GPIO-Pins können die einzelnen LEDs angesteuert und die Temperatur ausgelesen werden. Dabei werden sowohl die Stromversorgung mit 3,3 V als auch die Masse (GND) des Raspberry Pi verwendet. Die Platine wurde für eine übersichtliche und einfache Nutzung entwickelt.

• 3 Pin Stiftleiste
• 4 Pin Stiftleiste
• 40 Pol. Wannenstecker
• 3D-Druck Sicherheitsblock gegen Fehler bei Verpolung
• M3 - Abstandshalter

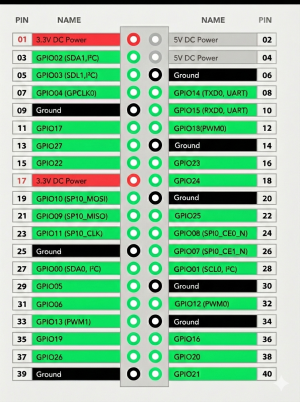

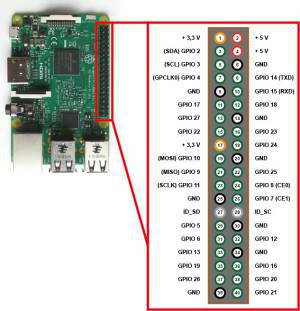

Nur die GPIO, GND und VCC (3,3V) werden benutzt.

• LED-Ampel:
  • Masse: GND
  • R/Y/G: GPIO 17, GPIO 27, GPIO 22
• Temperatursensor
  • Versorgungsspannung: VCC 3,3
  • Masse: GND
  • Data: GPIO 4

• Löcher
  • Befestigungslöcher 4xM3
    • Breite: mm
    • Höhe: mm
  • Sicherheitsblocklöcher 2xM3
    • Abstand: 13 mm
    • Vorloch 3.5 mm
    • Block: 11x25x16 mm

• gerber_board_basic_2026-09-09.zip

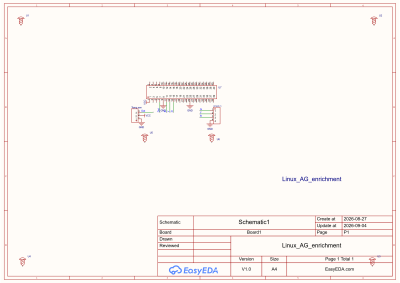

• Schematic:
• Design: https://easyeda.com/ (Account erforderlich)
• Fertigung:https://cart.jlcpcb.com/de
